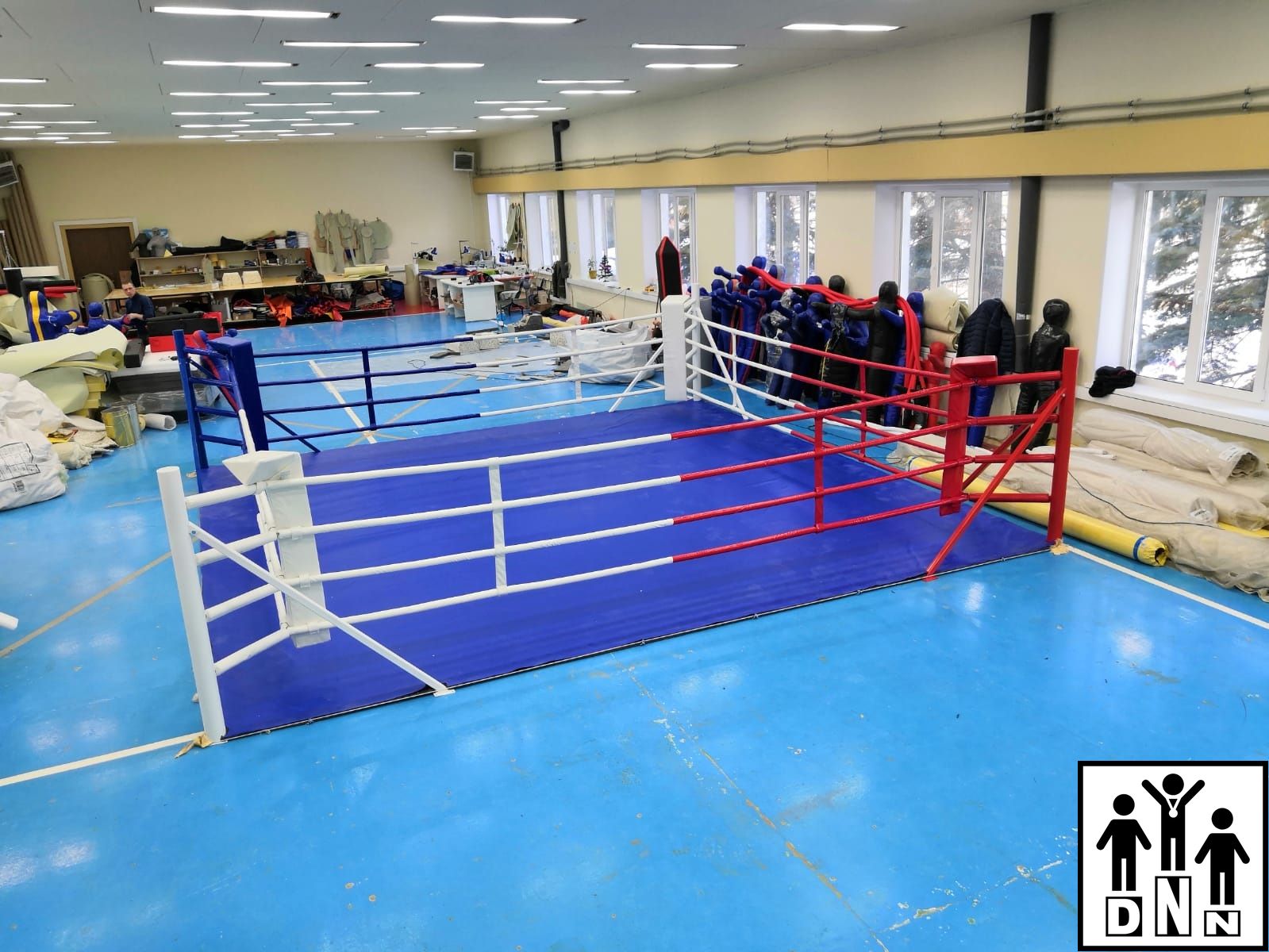

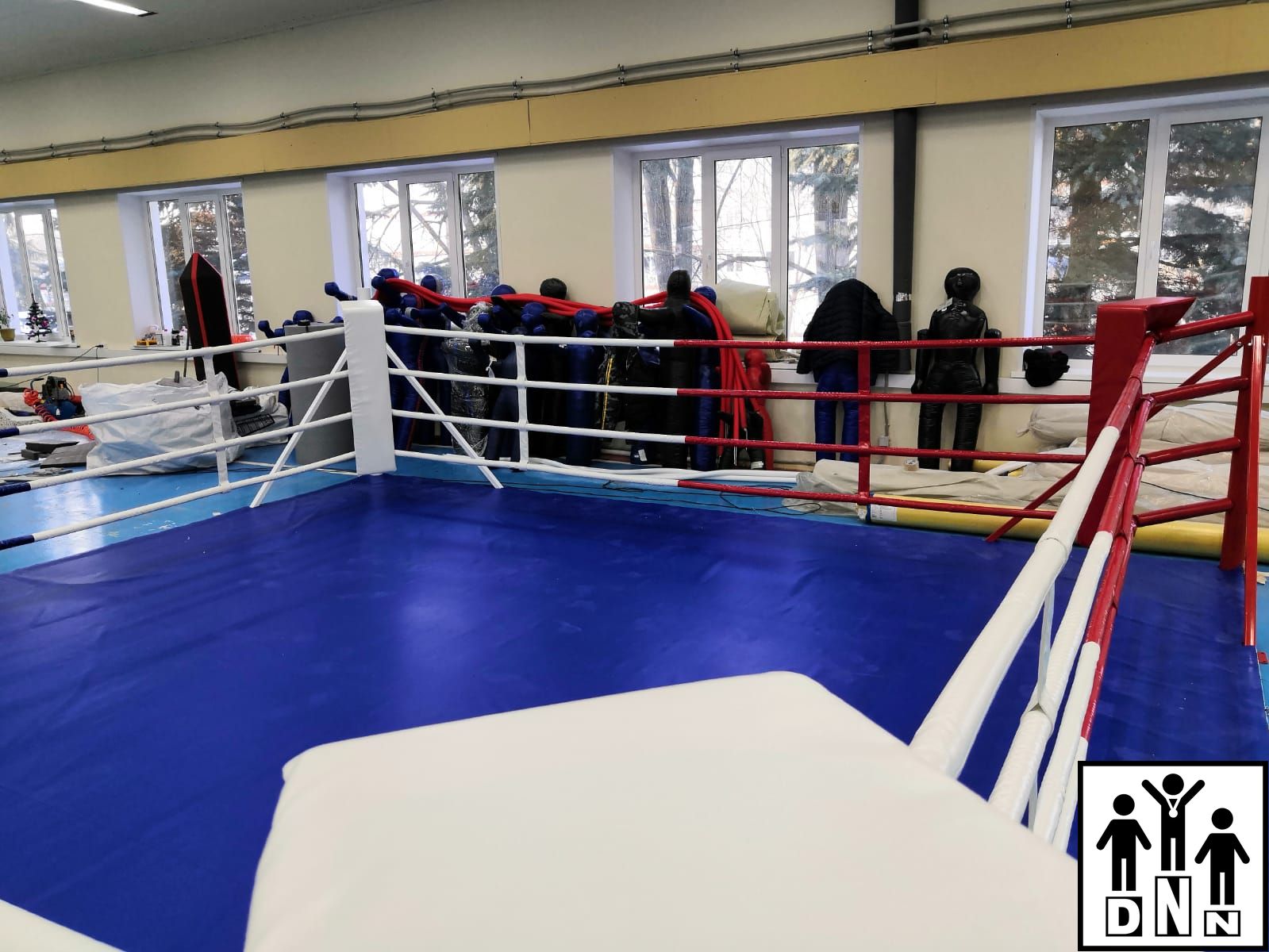

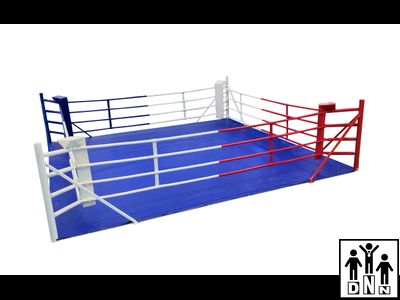

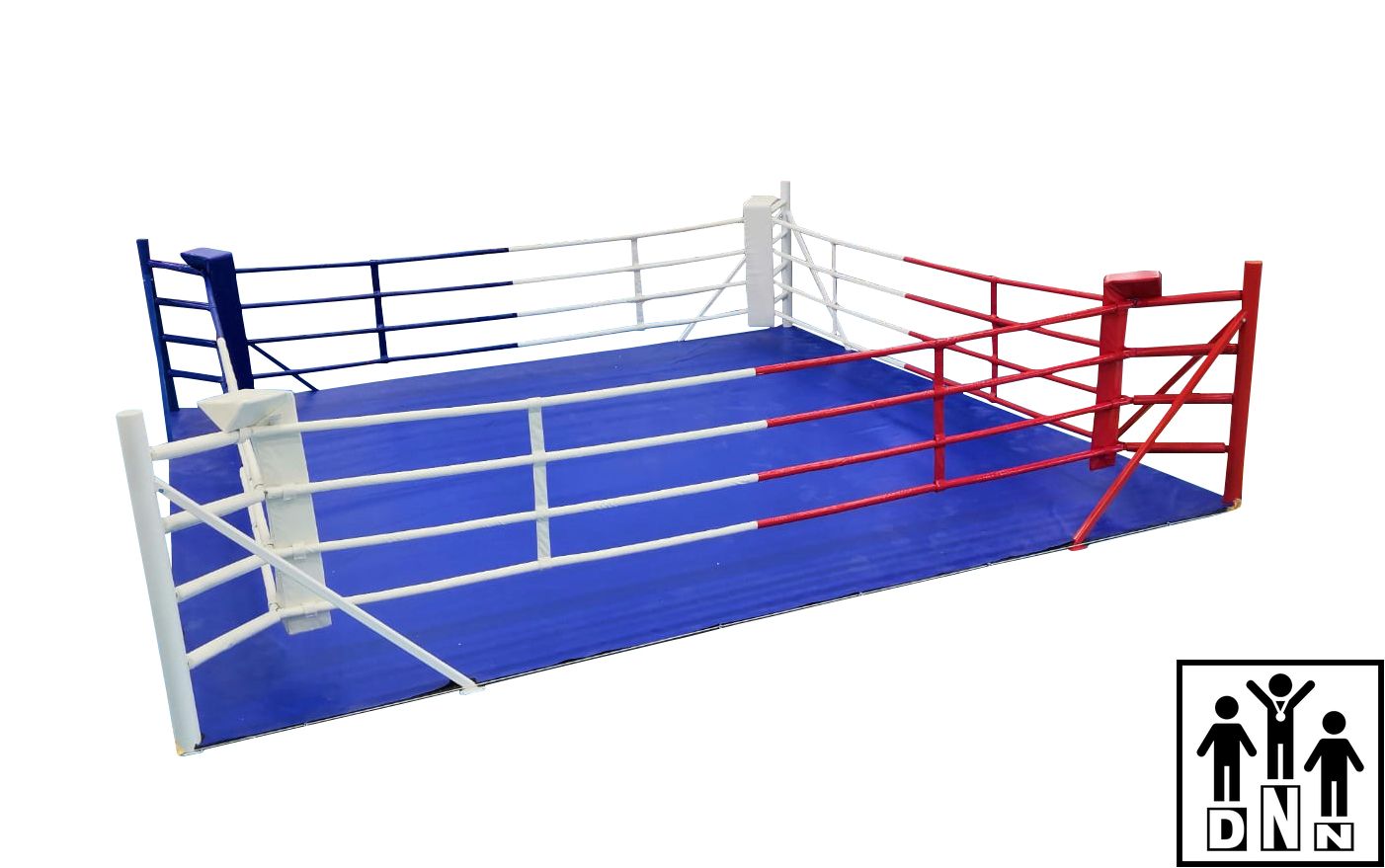

Ринг боксёрский на упорах 6х6м (боевая зона 5х5м, монтажная площадка 6х6м) DNN

Ринг боксерский состоит из:

Металлических столбов с упорами – 4 комплекта;

Защита на упоры – 8шт.;

Канатов – 16шт.;

Крепления-растяжки для канатов 16 комплектов;

Стяжки для канатов – 8шт.;

Защита на крепления-растяжки – 16 комплектов;

Угловые элементы – 4шт.;

Покрышка – 1шт.

Мягкий настил – 1комплект;

Трос для устанавки между опорами столбов – 4шт.;

Веревка для крепления покрышки – 100 метров

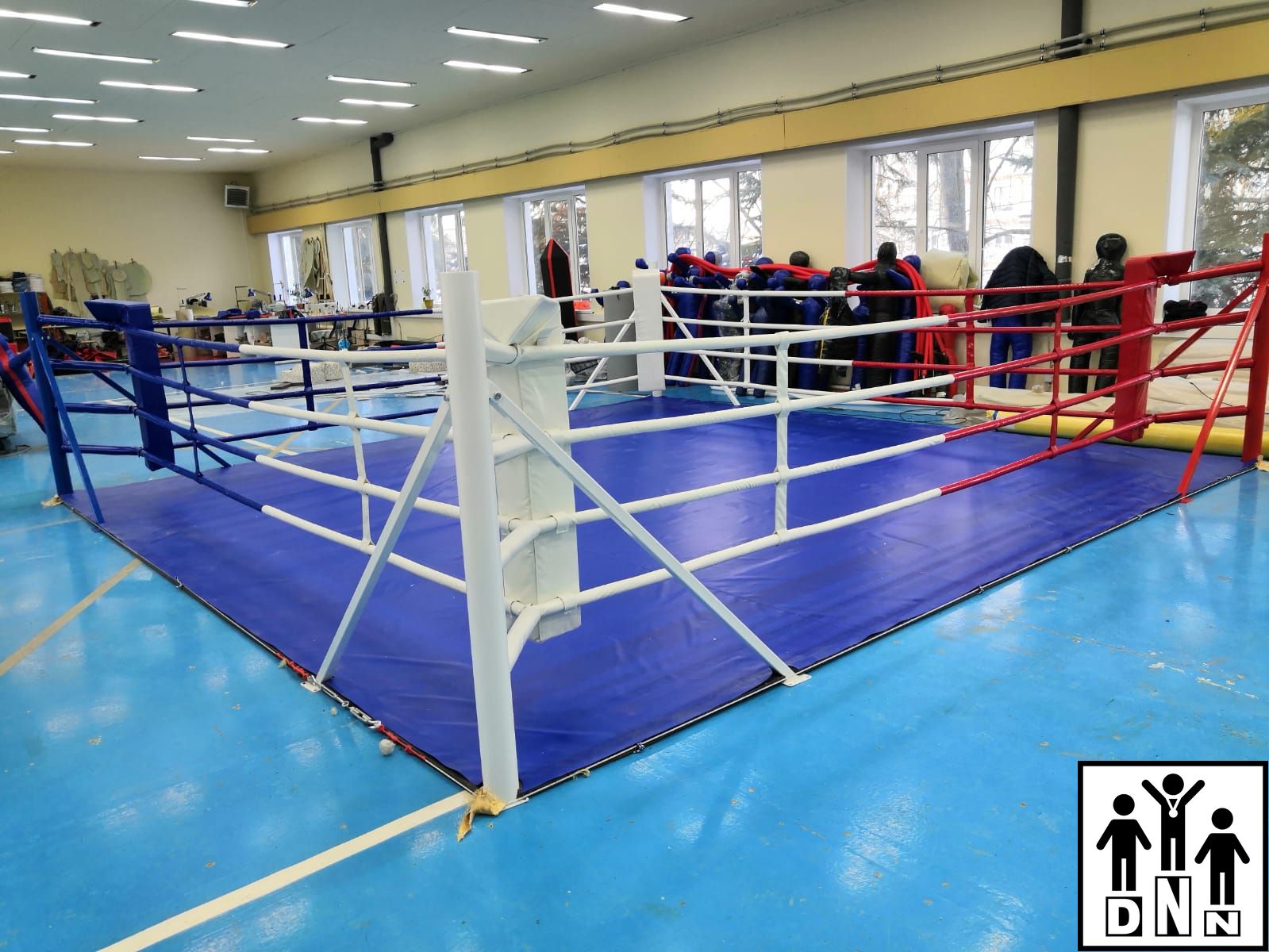

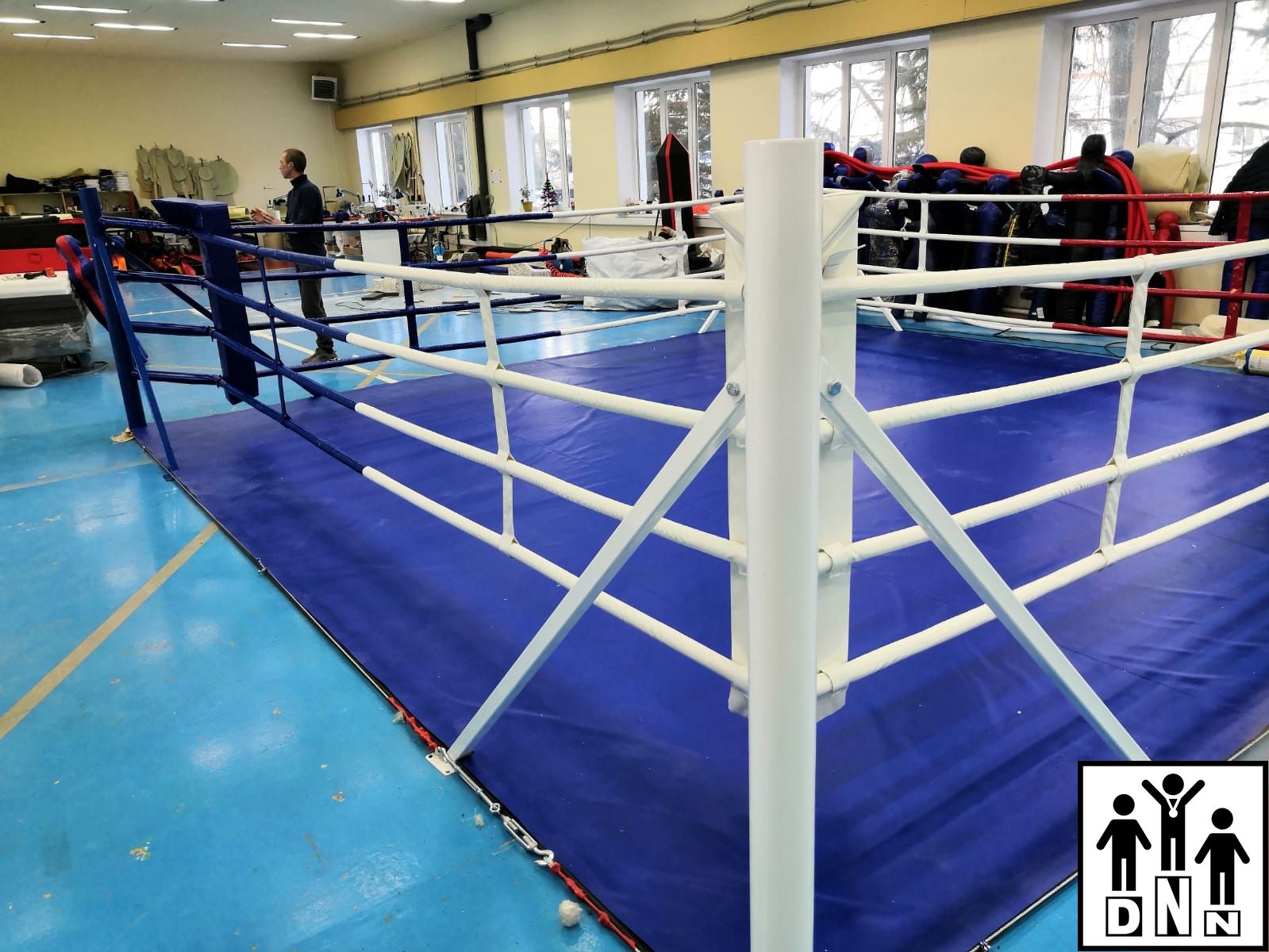

Металлические столбы с упорами:

        Состоят  из вертикальной стойки из металлической трубы внешним диаметром   102 мм и толщиной стенки   4мм. На стойке, строго по вертикали,    4 проушины, выполненные из круга диаметром   8мм для крепления канатов. Высота до центра первой проушины от низа стойки в сборе    в диапазоне от 440 до 450 мм, расстояние от центра второй проушины до центра первой – в диапазоне от 295 до 305 мм, от центра третьей до центра 2-й – в диапазоне от 295 до 305 мм,  от центра 4-й до центра 3-й – в диапазоне от 295 до 305 мм. Сверху труба    заглушена металлической пластиной. Снизу труба    иметь металлический штырь, приваренный на пластине для установки на опорную пластину.

Штырь   имеет  диаметр в диапазоне от 25,5мм до 26,5мм, высоту в диапазоне от 44мм до 46мм. В штыре   отверстие диаметром в диапазоне от 12,3мм до 13мм.

На стойке    проушины на сдвоенных пластинах для крепления упоров. Проушины    расположены под углом 90º. Высота от пола до центра проушины    в диапазоне от 980мм до 1000мм.

В комплект    входит опорная пластина толщиной в диапазоне от 5мм до 6,5мм. На пластине    выполнены по 8 отверстий диаметром в диапазоне от 8,2мм до 8,5мм и в диапазоне от 12,8мм до 13,5мм для крепления к полу. В центре пластины    приварена металлическая деталь для установки в нее вертикальной стойки. Способ крепления обеспечивает шарнирное соединение вертикальной стойки и пластины. Стойка    надежно установлена на пластине. При ее повороте в рабочее положение, ее невозможно вытащить из детали на пластине.

На пластине    приварены крюк и деталь с отверстием, в которое вставляется болт-кольцо. Эти элементы обеспечивают установку троса для крепления покрышки и натяжение троса.

В комплект входят упоры, в количестве 2шт. и опорные пластины для упоров, в количестве 2шт. Упоры    выполнены из металлической трубы диаметром в диапазоне от 29 до 31мм с толщиной стенки   2 мм. На концах упоров    приварены металлические пластины с отверстиями для крепления к стойке и опорной пластине упора болтом   М10. Длина упора    обеспечивать установку опорной пластины упора от опорной пластины стойка на расстояние в диапазоне от 1100мм до 1200мм. Расстояние измеряется по центру пластин.

Окраска металлических столбов с упорами    выполнена порошковой краской. 2 комплекта    белого цвета, 1 комплект –    синего цвета, 1 комплект    красного цвета.

В комплект входит крепление для установки пластин на пол.

Защита на упоры.

 выполнена из трубы НПЭ и чехла из тентовой ткани. Вес тентовой ткани    в диапазоне от 620г/м2 до 660г/м2.

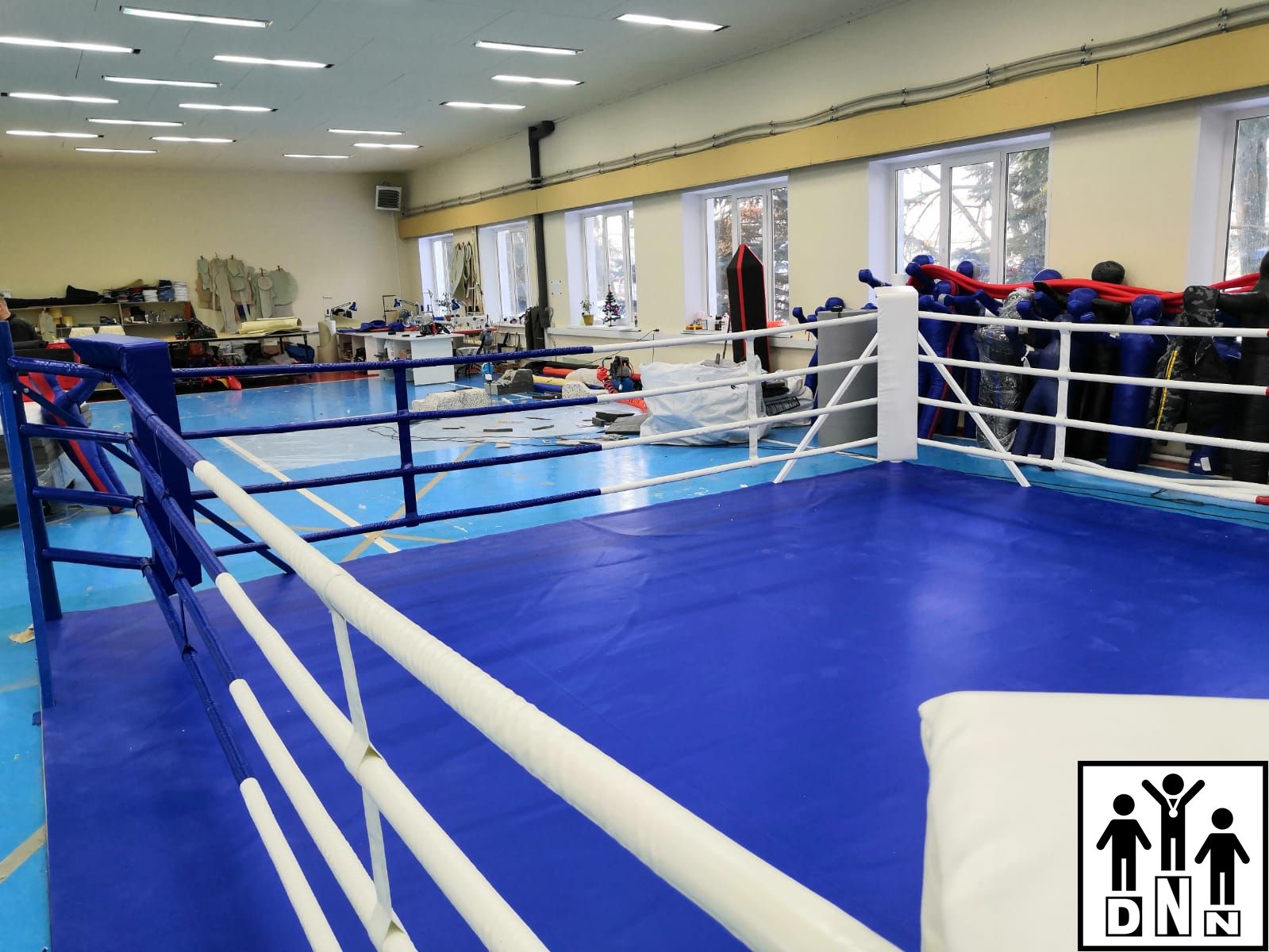

Канаты.

Длина канатов – в диапазоне от 4980 мм до 5020 мм. Длина измеряется по коушам на концах троса. Диаметр троса    в диапазоне от 4мм до 4,2мм. На трос    надета трубка из Вилатерма диаметром в диапазоне от 38мм до 42мм. В центре трубка имеет отверстие диаметром в диапазоне от 10мм до 13мм для продевания троса. Чехол канатов    выполнен из тентовой ткани весом в диапазоне от 620г/м2 до 660г/м2. Чехлы    вывернуты после отшива, т. е. шов    внутри чехла. Ширина кроя для чехла каната    в диапазоне от 150мм до 154мм.

Канаты имеют  цвет:

- 8шт – 1/3 длины синего цвета, остальное белого цвета;

- 8шт – 1/3 длины красного цвета, остальное белого цвета.

На концах чехла канатов    выполнен прошитый подворот и вставлен в него шнур для затяжки чехла.

Крепления-растяжки для канатов 16 комплектов.

Крепления-растяжки Состоят  из цепи диаметром в диапазоне от 5,8мм до 6мм, карабинов винтовых диаметром в диапазоне от 7,8мм до 8,0мм, талрепов № 12. Крепления растяжки обеспечивают надежное крепление канатов ринга и достаточное натяжение канатов, для проведения тренировок и соревнований на ринге.

Стяжки для канатов.

Стяжки для канатов    выполнены из тентовой ткани весом в диапазоне от 620г/м2 до 660г/м2.  2шт. – синего цвета, 2шт. – красного цвета, 4шт. белого цвета. Ширина стяжек    в диапазоне от 40 до 50мм. Стяжки обеспечивают положение канатов верхнего и нижнего на постоянном расстоянии между собой.

Защита на крепления-растяжки.

 Крепления-растяжки. Защита    состоят из трубки НПЭ и тентового чехла. Чехол крепится с помощью липучки и иметь цвет – 8шт. – белый, 4шт. – синий, 4шт.- красный.

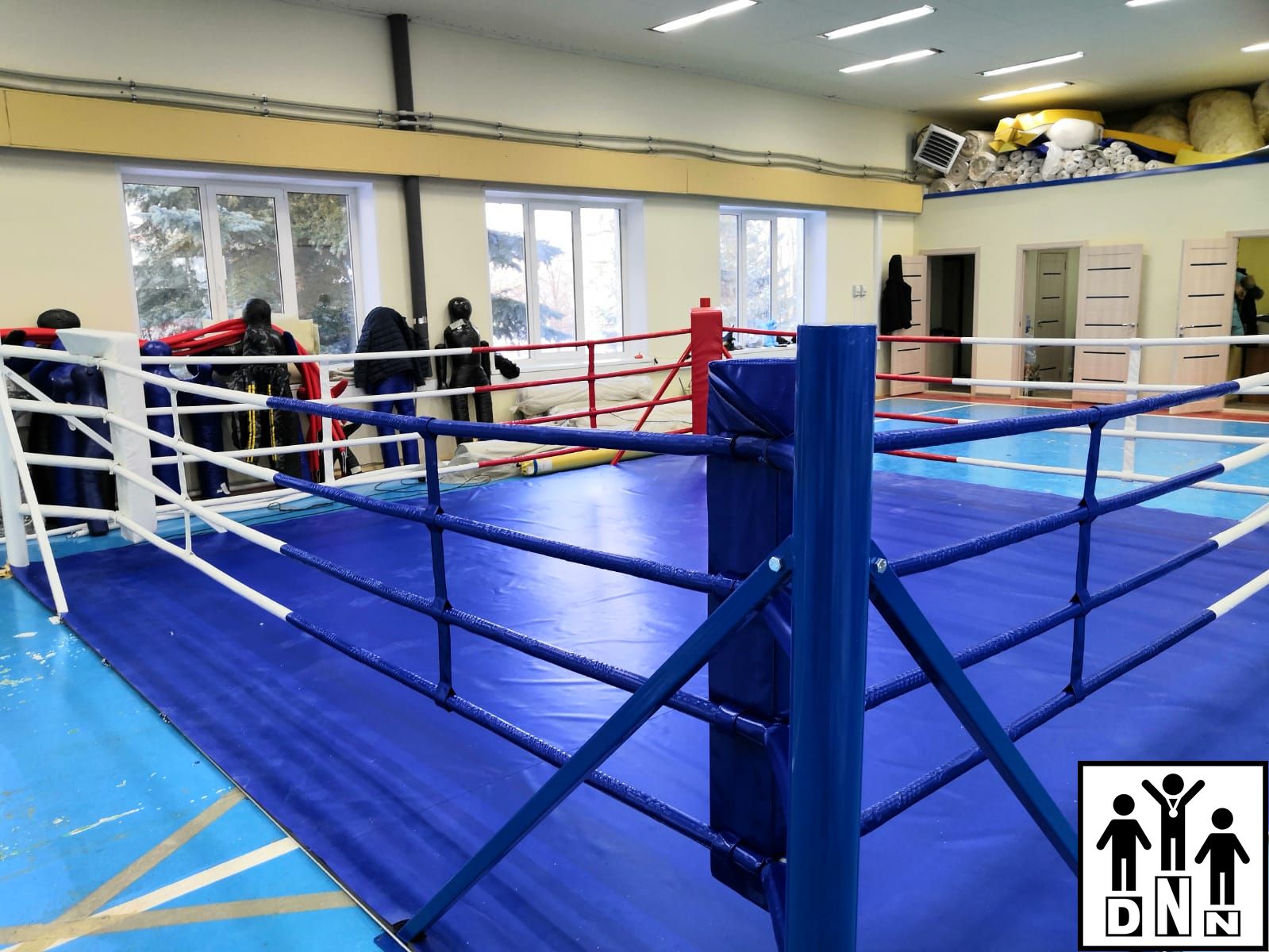

Угловые элементы.

Угловые элементы устанавливаются на внутренних углах ринга и имеют цвет – 2шт. - белый, 1шт. – синий, 1шт. – красный. Крепятся угловые элементы с помощью стропы и липучки. Ширина стропы и липучки    в диапазоне от 48мм до 50мм.

Угловой элемент состоит из чехла и вкладыша.

Чехол    выполнен из тентовой ткани весом в диапазоне от 620г/м2 до 660г/м2.

Вкладыш    выполнен из поролона плотностью  в диапазоне от 21 до 23 кг/м3. Вкладыш   имеет  в сечении форму пятиугольника.

Размер А - в диапазоне от 248мм до 252, размер Б - в диапазоне от 48мм до 52мм, размер В - в диапазоне от 172мм до 177мм.  Высота вкладыша в диапазоне от 1105мм до 1115мм.

Покрышка.

Покрышка     выполнена из тентовой ткани синего цвета весом в диапазоне от 620г/м2 до 660г/м2. Выполнена в виде квадрата со стороной размером в диапазоне от 6,18м до 6,22 м.

Покрышка    иметь подгиб размером в диапазоне от 38мм до 42мм, на котором устанавливаются люверсы для крепления к тросу. Шаг люверсов в диапазоне от 180мм до 200мм.

Мягкий настил.

Мягкий настил состоит из 18 листов, толщиной в диапазоне от 23мм до 26мм. Длина листов в диапазоне от 1990 до 2100мм, ширина листов в диапазоне от 990мм до 1010мм. Материал листов – ППЭ (пенополиэтилен).

Трос для установки между опорами столбов.

Трос устанавливается между стойками и   имеет  диаметр в диапазоне от 4,8мм до 5,2мм. На концах трос   имеет  запасовку для крепления на опорных пластинах.

Веревка для крепления покрышки.

Веревка    иметь круглое сечение диаметром в диапазоне от 5,5 до 6,5 мм.
